Wprowadzenie produktu
PS080-280 to dwuskładnikowa-masa do zalewania przewodząca ciepło o wysokiej przewodności cieplnej, opracowana i wyprodukowana w specjalnym procesie. Może utwardzać się w temperaturze pokojowej lub pod wpływem ciepła, przy szybszym utwardzaniu w wyższych temperaturach. Nadaje się do termoprzewodzącego zalewania modułów mocy, modułów zasilaczy dużej mocy, sterowników, falowników, produktów elektroniki samochodowej itp., zapewniając wodoodporność, odporność na wilgoć, amortyzację, rozpraszanie ciepła i ognioodporność, zapobiegając koncentracji ciepła i wzrostowi temperatury w obwodach, wydłużając w ten sposób żywotność elementów elektronicznych.
Cechy produktu
Niski stres
Materiał wykazuje niski skurcz i naprężenia podczas utwardzania.
Dobra trwałość
Składa się z-addycyjnie utwardzanych polimerów polidimetylosiloksanu i nie powraca do swojego pierwotnego stanu po podgrzaniu w ograniczonej przestrzeni.
Niska lepkość
W porównaniu do innych materiałów termoprzewodzących posiada niską lepkość, co ułatwia zalewanie komponentów.
Niezawodność
Posiada doskonałą odporność na szok termiczny i właściwości zmniejszające palność.
Typowe cechy
|
Funkcja |
Wartość specyfikacji |
Norma testowa |
|
Przed utwardzaniem |
||
|

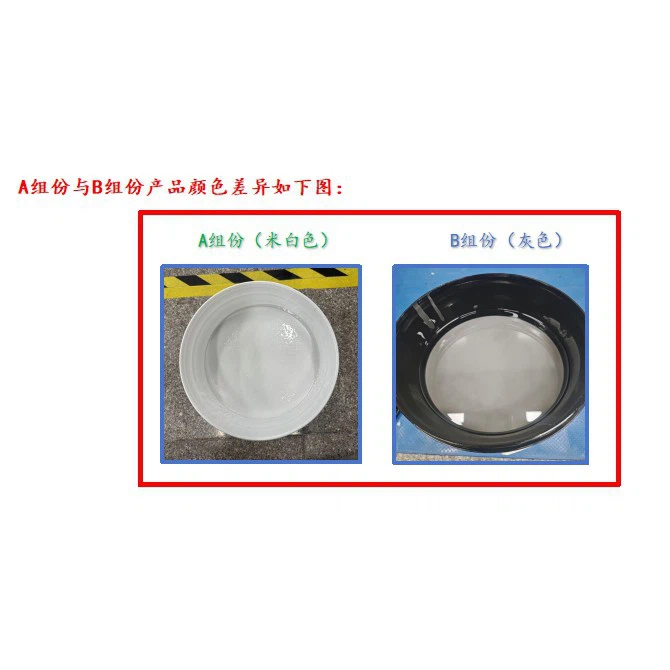

Kolor i wygląd |
- Składnik A: Szary płyn |
Kontrola wizualna |
|
Proporcje mieszania |
1:1 |
/ |
|
Lepkość po wymieszaniu (cps) |
8000–18000 |
ASTM D1084 |
|
Czas pracy (min) |
30–90 (@25 stopni) |
/ |
|
Czas utwardzania |
- 15–30 minut przy 100 stopniach |
/ |
|
Po utwardzeniu |
||
|
Gęstość (g/cm3) |
2.8–3.0 |
ASTM D792 |
|
Twardość (Shore OO) |
60–80 |
ASTM D2240 |
|
Wytrzymałość na ścinanie (MPa/psi) |
<0.3 / 44 |
ASTM D1002 |
|
Natężenie przepływu (g/min) |
Większy lub równy 4,0 |
SaintyooTM |
|
Rezystywność objętościowa (Ω·cm) |
Większe lub równe 1,0×10¹³ |
ASTM D257 |
|
Wytrzymałość dielektryczna (kV/mm) |
Większe lub równe 10 |
ASTM D149 |
|
Przewodność cieplna (W/m·K) |
Większy lub równy 2,8 |
ISO 22007-2 |
|
Ocena palności |
V-0 |
UL94 |
|
Długoterminowy-zakres temperatury roboczej (stopnie) |
-50 ~ 200 |
SaintyooTM |
Instrukcje użytkowania
Mieszanie – Dokładnie wymieszaj każdy składnik przed zmieszaniem dwóch składników. Zmieszać składnik A i składnik B w stosunku 1:1 (wagowo lub objętościowo). W przypadku produkcji masowej można zastosować zautomatyzowany sprzęt do dozowania/mieszania/dozowania. Nałóż klej na miejsce wymagające zalewania. Produkt ma dobre-właściwości samopieniące; Bezpośrednie zalewanie jest na ogół wystarczające do osiągnięcia pożądanego rozpraszania ciepła. Odkurzanie przed zalewaniem dodatkowo poprawia przewodność cieplną. Po zalewaniu utwardzanie można przeprowadzić w temperaturze pokojowej, w zależności od konkretnych warunków procesu.
Środki ostrożności
Ten produkt jest dodatkiem-utwardzającym gumę silikonową. Następujące substancje będą wpływać lub utrudniać utwardzanie produktu: związki zawierające jony metali ciężkich, takie jak cyna (Sn 2+), ołów (Pb 2+) i rtęć (Hg 2+); związki cynoorganiczne i szczeliwa silikonowe zawierające związki cynoorganiczne; związki organiczne zawierające N, S i P; oraz niektóre nienasycone plastyfikatory węglowodorowe.
Specyfikacje opakowań
• 2kg/zestaw, 20kg/zestaw, 40kg/zestaw.
Sklep
Produkt przechowywany w nieotwieranym, oryginalnym opakowaniu w temperaturze poniżej 30 stopni, posiada termin przydatności do spożycia wynoszący dwanaście miesięcy od daty produkcji.
Popularne Tagi: termoprzewodząca masa doniczkowa, Chiny producenci, dostawcy, fabryka termoprzewodząca masa doniczkowa
