Wprowadzenie produktu

PF39B000A09 to przewodząca taśma tkaninowa o splocie płóciennym przeznaczona do ekranowania elektromagnetycznego. Będzie ono poddane wstępnej-obróbce na tkaninie z włókien poliestrowych. Następnie jest powlekany metalową warstwą ekranującą w procesie powlekania chemicznego i galwanizacji, dzięki czemu będzie przewodził jak metal. Na koniec jest pokryty przewodzącym akrylanem PSA w specjalnym procesie.

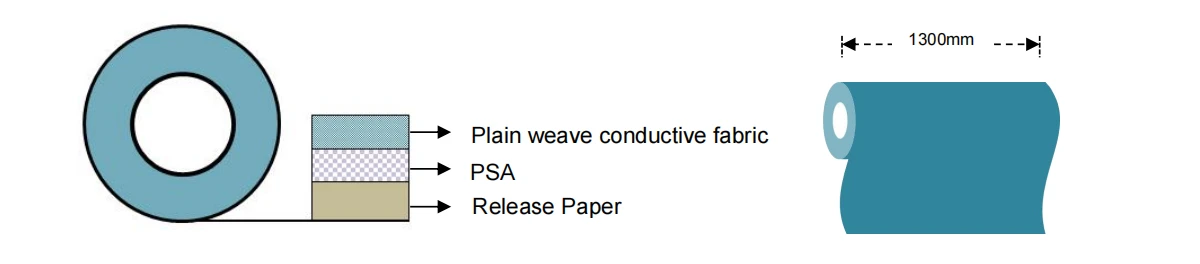

Struktura produktu

product-1200-264

Wydajność produktu

Niska impedancja, dobra wydajność elektromagnetyczna i uziemiająca;

Miękkie, dobre dopasowanie i wydajność wykrawania;

Silna przyczepność do różnych materiałów metalowych;

Dobra zdolność-wykrawania

Cechy

Cechy	Dane	Norma testowa
Kolor	Szary	/
Materiał bazowy	Zwykła tkanina przewodząca fale	/
Grubość materiału podstawowego (mm)	0.08 ± 0.01	ASTM D3652
Całkowita grubość (mm)	0.11 ± 0.02	ASTM D3652
Siła przyczepności (N/25 mm)	Większe lub równe 10	ASTM D3330
Siła trzymania (H)	Większe lub równe 48	ASTM D3654
Gęstość tkaniny (T)	260 ± 10	ASTM D3775
Rezystancja powierzchniowa (Ω)	Mniejsza lub równa 0,05	ASTM F390
Z - rezystancja przewodzenia (Ω)	Mniejsza lub równa 0,03	SaintyooTM
Skuteczność ekranowania 10 MHz ~ 3 GHz przy 10 MHz ~ 3 GHz (dB)	Większe lub równe 60	SJ20524-1995
Wydanie materiału	Biała wyściółka uwalniająca olej silikonowy	/

▉ Metoda badania rezystancji

product-1200-377

▉ Metoda badania rozciągania

product-1200-418

Aplikacja

Produkt jest szeroko stosowany w ekranowaniu i uziemianiu fal elektromagnetycznych w telefonach komórkowych, tabletach, laptopach i innych wewnętrznych strukturach elektroniki, takich jak FPC, PCB, głośnik, antena, kamera i inne moduły.
